EF-Probe als Detektor für elektrische Wechselfelder

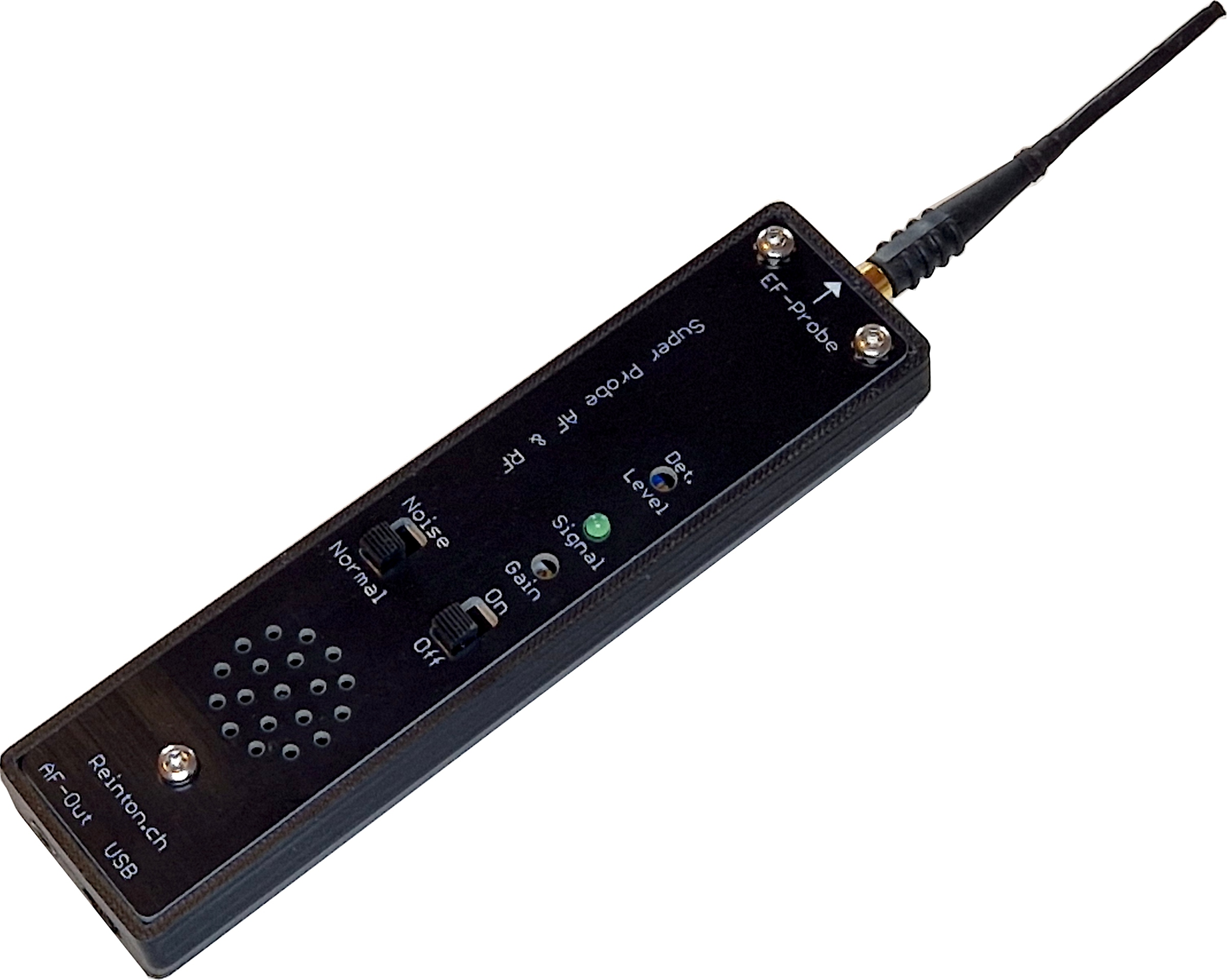

E-Feld Sonde mit Verstärker

Sonde für NF- und HF-Wechselfelder



Nutzen Sie die einmalige Chance, signifikante Kosten bereits in der frühen Prototyping-Phase präventiv einzusparen – ein entscheidender Wettbewerbsvorteil.



Überzeugende Vorteile und Wirtschaftlichkeit

Investieren Sie jetzt in Ihr eigenes leistungsstarkes EMV-Vortest-Gerät und sparen Sie bis zu 30-mal die Kosten eines einzigen Tages in einem externen EMV-Labor! Das bedeutet maximale Kontrolle bei minimalem Aufwand.
Dank der austauschbaren Hochfrequenz-Sonde (Antenne) tasten Sie selbst kleinste Zonen auf der Leiterplatte (PCB) punktgenau ab. So identifizieren und isolieren Sie problematische Bauteile oder fehlerhafte Leiterführungen schnell und höchst effizient.
Unsere 5-fach Transistor-Verstärkerschaltung, ergänzt durch einen nachgeschalteten Operationsverstärker, liefert eine beispiellose Empfindlichkeit.
Signale im Milli- bis hin zum Mikrovolt-Bereich werden zuverlässig verstärkt und ihre Modulation hörbar gemacht. Dies eröffnet Ihnen zusätzliche Anwendungsmöglichkeiten, wie die präzise Lokalisierung von illegal installierten Abhörsendern (Wanzen).
Die Idee als Sensor, um z.B. auch defekte Kondensatoren kontaktlos orten zu können, stammt aus "Mr Carlson's Lab" (YT).



Eckdaten

  • Speisespannung: 5.0 V (USB C), max. 0.25 W;
  • Dimensionen (B × L × H): 33.5 × 124.5 × 21.0 mm;
  • Audio Out: Klinkenbuchse 3.5 mm;
  • Frequenzbereich (- 3dB): 10 Hz ... 25 MHz.



Preis: Auf Anfrage



Datenblatt: EF-Probe-de_V102.pdf

Hochfrequenz H-Feld Sonden

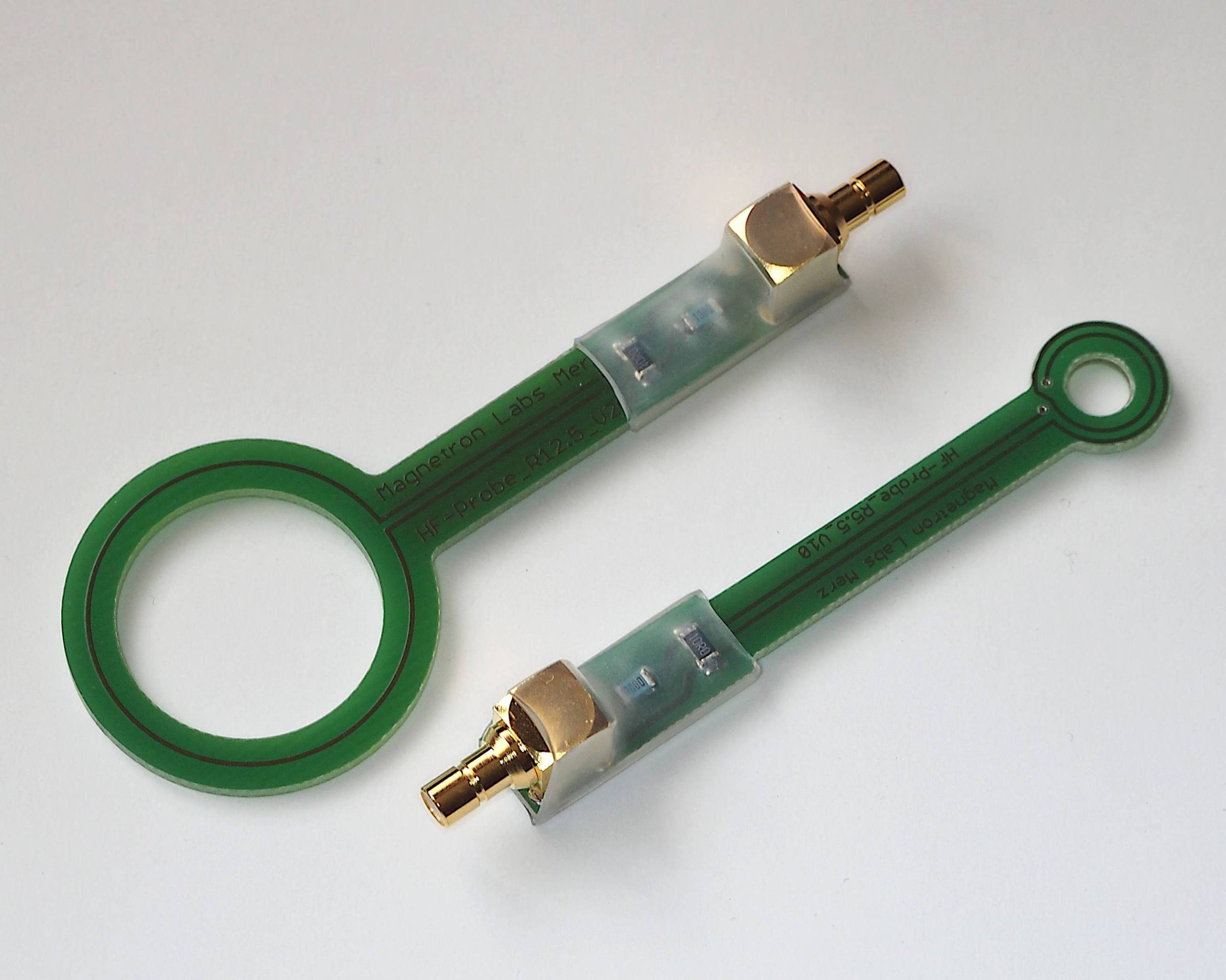

HF H-Feld Sonde

HF H-Feld Sonden



Seien es pulsierende elektromagnetische Wechselfelder zwischen RFID-Lesegerät und Transponder bei 13.56 MHz. Auch bis in den VHF-Bereich ausstrahlende Störsignale der PWM-Chopper-Regelung einer Schrittmotor- oder BLDC-Motor-Steuerung. Oder auch UHF-Einstreuungen in eine Interface-Schaltung eines sich aufschaltenden GSM-Handys:

Die Sonde kann Hochfrequenzsignale über einen sehr grossen Frequenzbereich exakt erfassen. Dadurch kann die Störquelle auch einfacher lokalisiert werden. Die Impedanzanpassung erlaubt den Anschluss über ein 1 m langes Koaxialkabel an ein Oszilloskop. Der Frequenzgang ist nicht kompensiert, oberhalb von 300 MHz und unterhalb 1 MHz muss mit einer stärkeren Amplitudendämpfung gerechnet werden. Die mechanisch stabile Ausführung dieser "Sniffer"-Spule auf einer FR4-Leiterplatte macht eine Reproduktion von Messergebnissen sicherer. Im Gegensatz zu einer HF-Prüfspitze (engl.: RF-Probe) muss nicht noch mühselig nach einem Masseanschluss in der zu prüfenden Schaltung gesucht werden. Trotzdem kann - falls gefordert - das Signal anschliessend verstärkt und gleichgerichtet werden.

Die kleinere Sonde ist empfindlicher und der Durchmesser beträgt hier nur 11 mm. Die grosse Sonde ist auch prädestiniert, um 10 oder mehr Windungen eines zu messenden Stromkreises aufzunehmen.



Eckdaten

  • Dimensionen kleine Sonde (B × L × H): 11.0 x 69.5 x 10.0 mm;
  • Impedanz: 50 Ohm;
  • Frequenzmessbereich MHz: 0.1 ... 1'000;
  • Anschluss Koaxialstecker: SMB, male.



Sonde D = 11.0 mm: CHF 85.--/Stk;

Adapter SMB-Buchse zu BNC-Stecker: CHF 20.--/Stk;

Preis für Koax-kabel 50 Ohm, L = 180 mm: CHF 25.--/Stk.



Datenblatt: HF_Probe_Datenblatt_V201.pdf

Stroboskopscheibe für Plattenspieler

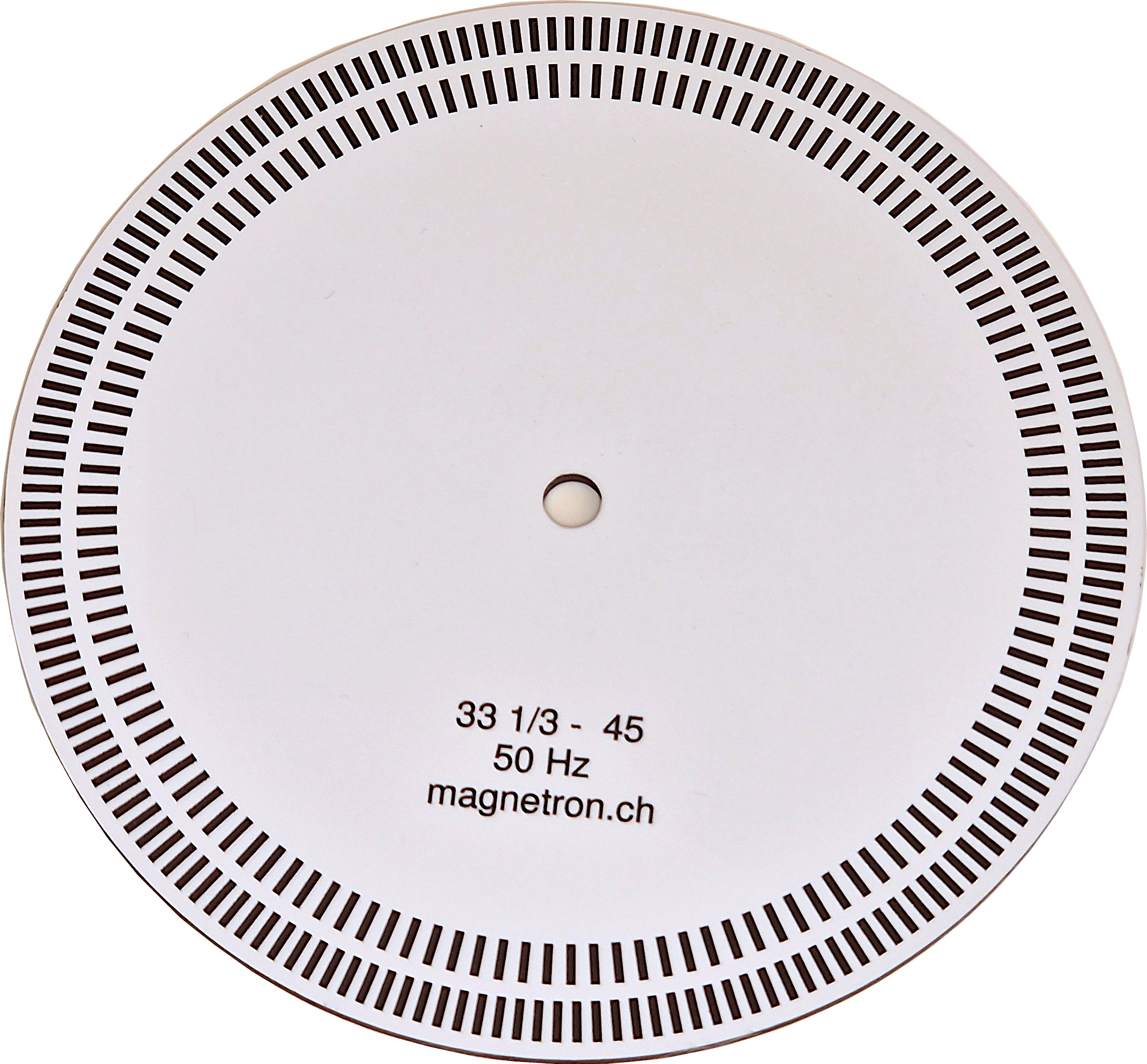

Stroboskop Scheibe

Strobodisk für Drehzahlkontrolle



Für eine präzise Drehzahlkontrolle von HiFi-Plattenspielern ist diese Stroboskopscheibe ideal.
Sie ermöglicht die genaue Überwachung der Drehzahl bei 33 1/3 und 45 U/min, sowohl für Einsteiger- als auch für High-End-Geräte.
Im Gegensatz zu digitalen Formaten wie MP3, deren langfristige Wiedergabe unsicher ist, bieten Vinyl-Schallplatten und analoge Plattenspieler eine robuste und langlebige Lösung. Diese Stroboskopscheibe eignet sich besonders für Plattenspieler mit Riemenantrieb, kann aber auch zur Überprüfung von Drehzahlabweichungen und Phasenjitter bei Laufwerken mit eingebautem Regler verwendet werden.



Eckdaten

  • 33 1/3 und 45 RPM;

  • Referenzfrequenz: Glühlampe (Netzfrequenz);
  • Aussendurchmesser [mm]: 140;
  • Dicke [mm]: 2.4;
  • Präzise gefräst;
  • Swiss Made.



Preis: CHF 85.--



Bluetooth-Lautsprecher

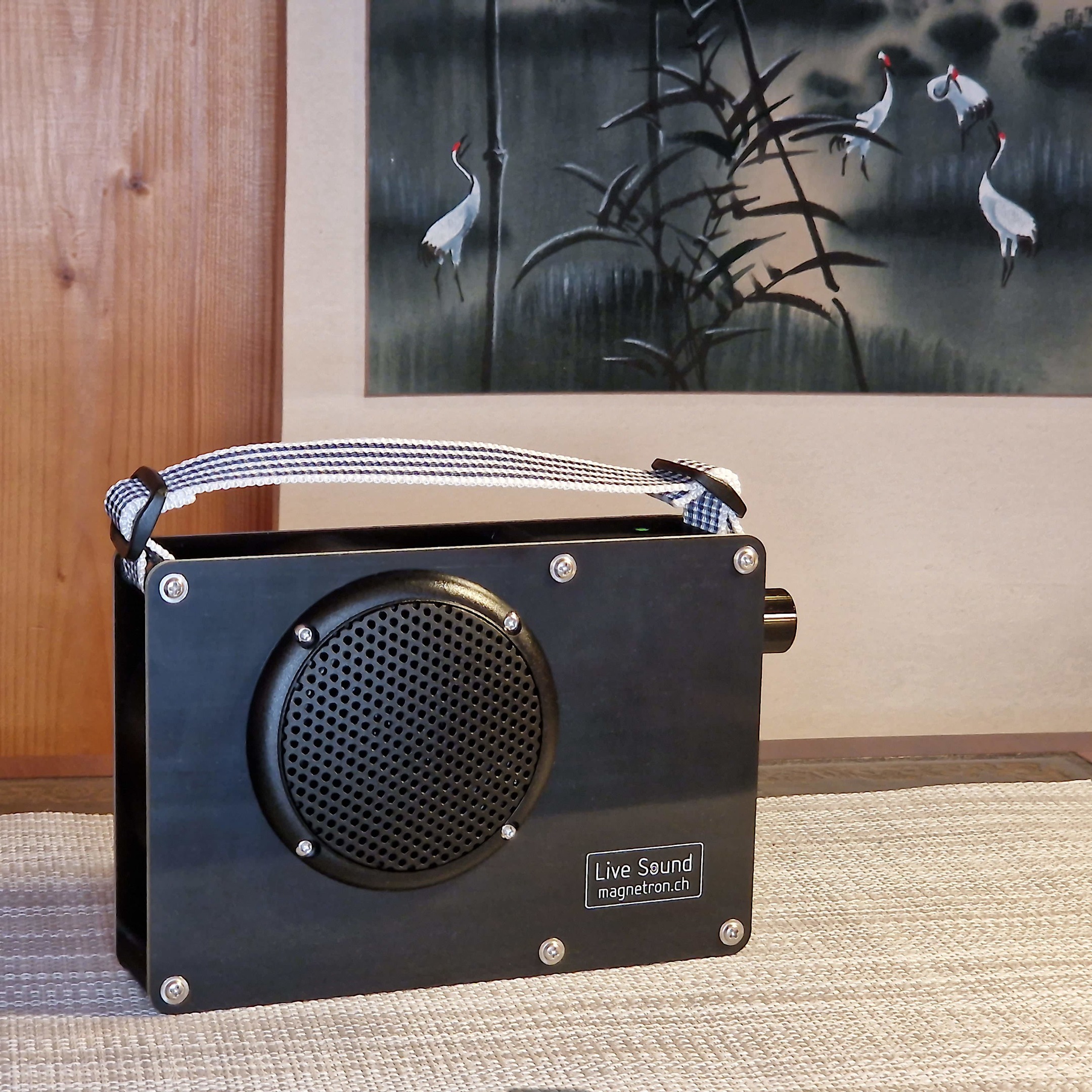

Bluetooth-Lautsprecher - Speaker black

Kraftvoller Sound ohne Ladefrust



Erleben Sie satten Klang ohne Unterbrechungen! Unser Bluetooth-Lautsprecher Black bietet Ihnen erstklassigen Sound, ohne dass Sie sich ständig um das Aufladen kümmern müssen. Viele günstige Lautsprecher setzen auf schwache Akkus, die schnell leer sind – das ständige Nachladen ist mühsam. Unser Lautsprecher hingegen verzichtet bewusst auf einen LiPo-Akku und setzt stattdessen auf ein leistungsstarkes Netzteil mit hohem Wirkungsgrad. So geniessen Sie Ihre Musik jederzeit ohne Unterbrechungen.



Weitere Vorteile für Sie

  • Konstante Klangqualität ohne Leistungsverlust;
  • Langlebige und robuste Bauweise, lange Nutzungsdauer;
  • Einfache Wartung dank durchdachtem, modularen Design.



Technische Highlights

  • Analoges Linearverstärker-System (Class AB) garantiert klaren Klang;
  • Energiesparendes Bluetooth Low Energy für stabile und effiziente Verbindungen;
  • Hochwertiges Gehäuse aus Standardbauteilen, leicht demontierbar.



Eckdaten

  • 2 × 9 W/8 Ohm @ 12 V DC;
  • Aux-Eingang 3.5 mm Stecker;
  • Bluetooth BLE v5.0;
  • Ausgang für 2. Lautsprecher;
  • 12 V DC/1.5 A;
  • Dim. (L×B×H): 180×124×54 mm;
  • Gewicht: 600 g;
  • Netzteil 230V AC/12V DC 1.5A.



Preis: CHF 215.--



Datenblatt: BLE-Speaker_12V_M-black_V1.02-de.pdf

LED-Lampe als Referenzgeber für Plattenspieler

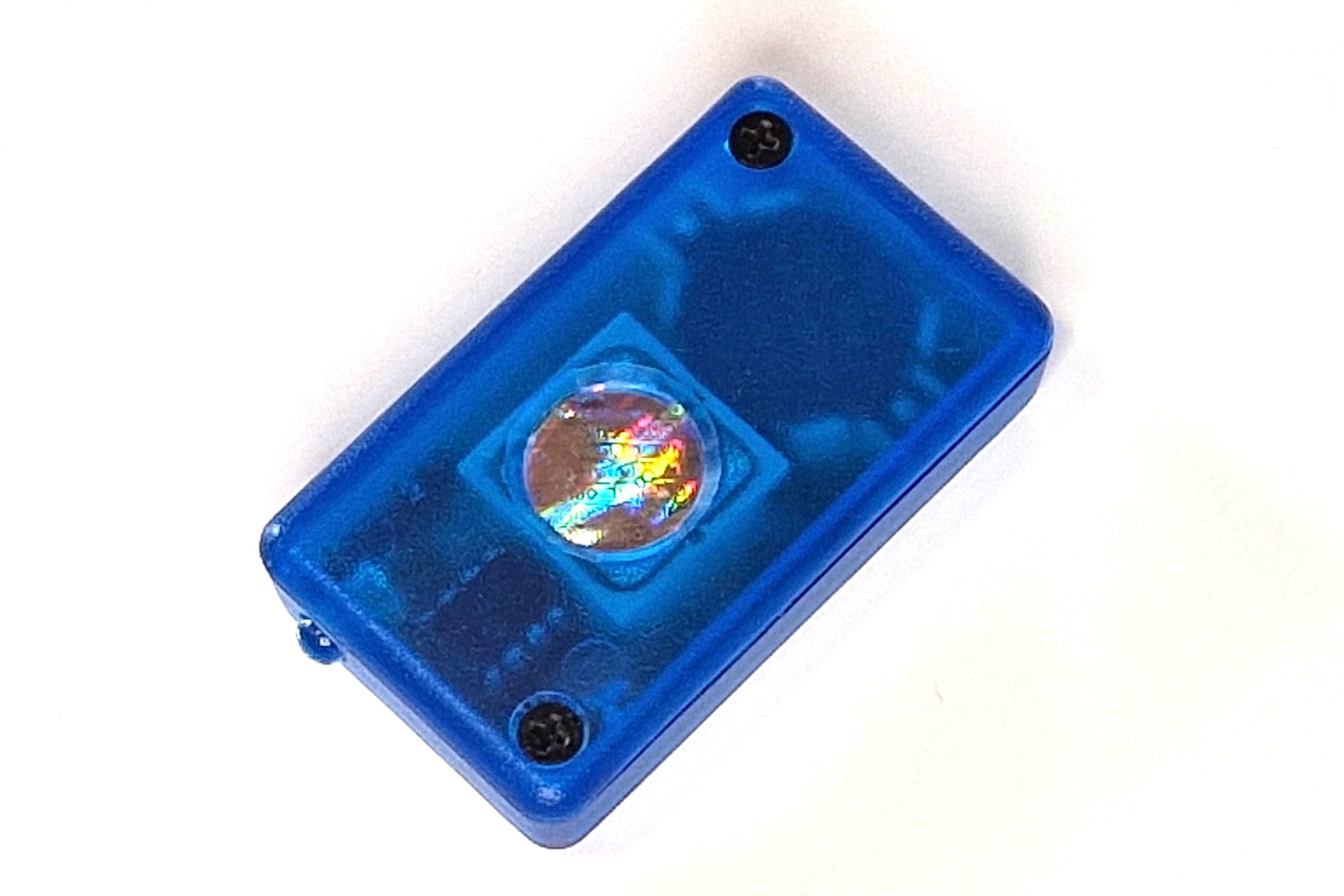

LED-Lampe mit Referenzfrequenz

LED-Lampe als Referenzgeber für Plattenspieler



Für HiFi-Plattenspieler gibt es Stroboskopscheiben, die man mit dem Glühlampenlicht (50 Hz Netzfrequenz) auf Drehzahlkonstanz prüfen konnte. Mit dem Austausch der Glühlampen (E27-Sockel) durch moderne LED-Lampen funktioniert dies nicht mehr, oder ungenügend. Der hier vorgestellte Frequenzgeber erzeugt genügend starke, rotleuchtende Lichtblitze, die für die Drehzahlkontrolle des Plattenspielertellers geeignet sind.



Eckdaten

  • Referenzfrequenz durch Quarz: 2.000 MHz;

  • Frequenzstabilität: ±100 × 10-6;

  • Ein-Aus als Impulsschalter;
  • Batterie eingebaut;
  • Schaltung sehr stromsparend "low power" aufgebaut;
  • Dimensionen (L×B×H): 60 × 35 × 15 mm.



Preis: CHF 120.--/Stk, CHF 100.--/Stk bei Abnahme von 10 Stroboskop-LED's.



SW-Entwicklung: Martin Habenicht: https://habenicht.ch;



Hardware-Entwicklung Schema und PCB: René Merz.

Schrittmotor Sinus-Controller

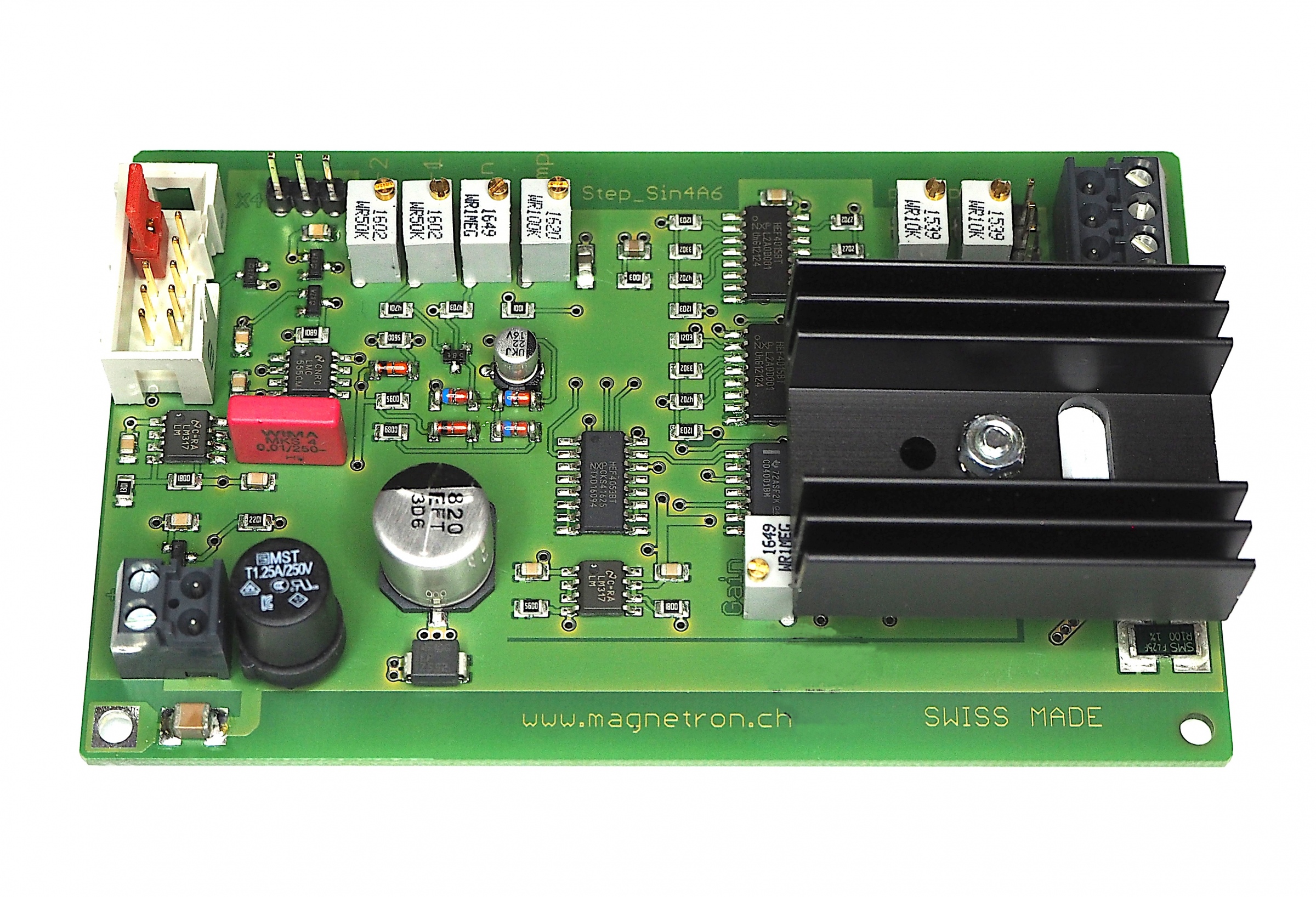

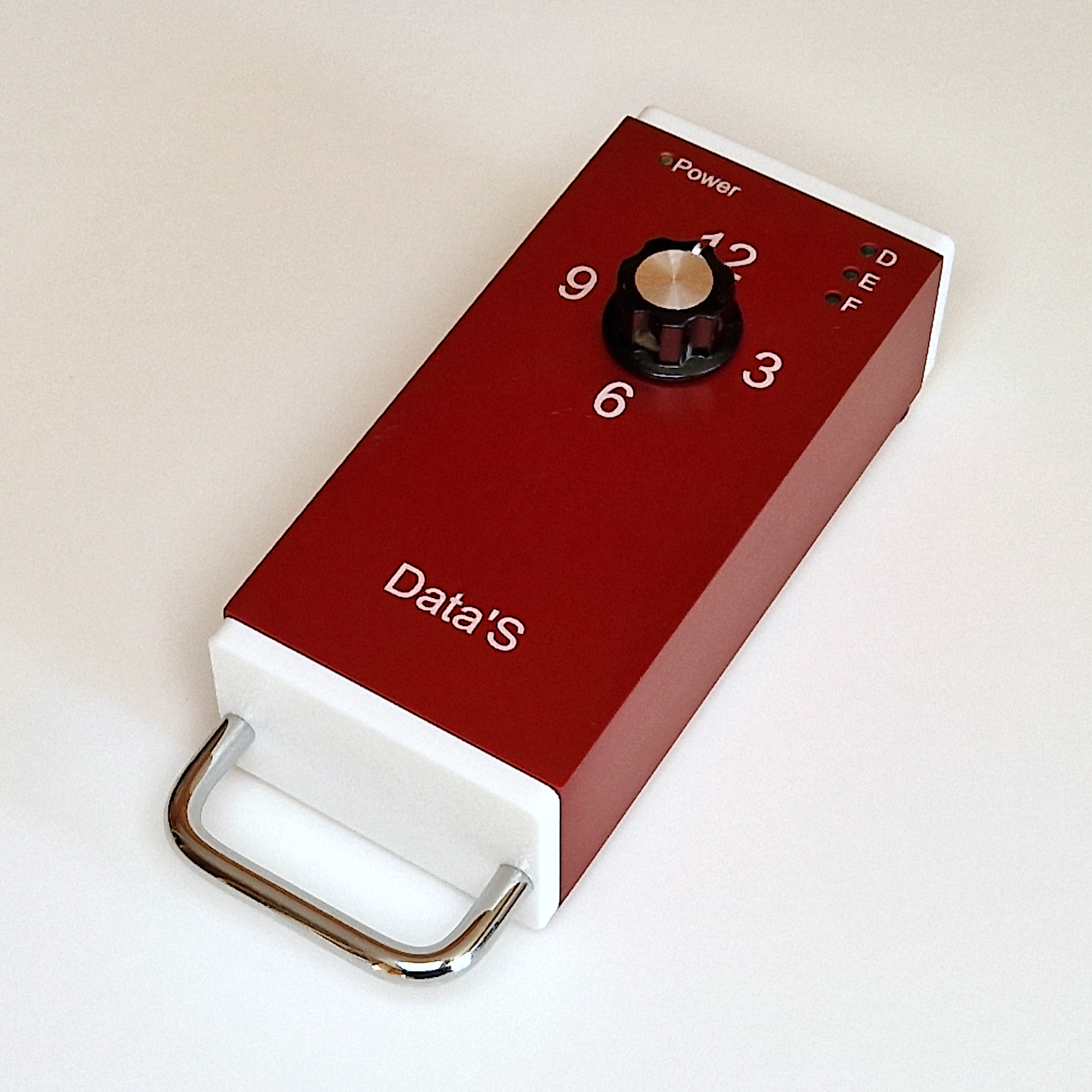

Schrittmotor Sinus-Controller

Weniger Vibrationen mit Sinus



Soll ein Schrittmotor einen Plattenspielerteller antreiben? Dies möglichst ohne Lärm, ohne Pfeiffen und Vibrationen? Oder möchten Sie Schrittmotoren bezüglich Drehmoment und mechanischer Abgabeleistung ausmessen?

Dann ist unser Sinus-Controller die richtige Steuerung!



Eckdaten

  • Zweiphasen Sinus-Signale am Treiberausgang für 5 Watt Schrittmotoren;
  • Ohne PWM, sondern Analogsignale;
  • Maximale Steuerfrequenz (Clock): 10 kHz;
  • Zusätzlich Antiresonanz-Schaltung;
  • Geschwindigkeiten mit externem Potentiometer einstellbar;
  • Rampenzeit für Beschleunigung einstellbar.



Preis: CHF 385.--



Datenblatt: Step_Sin4A6_V103.pdf

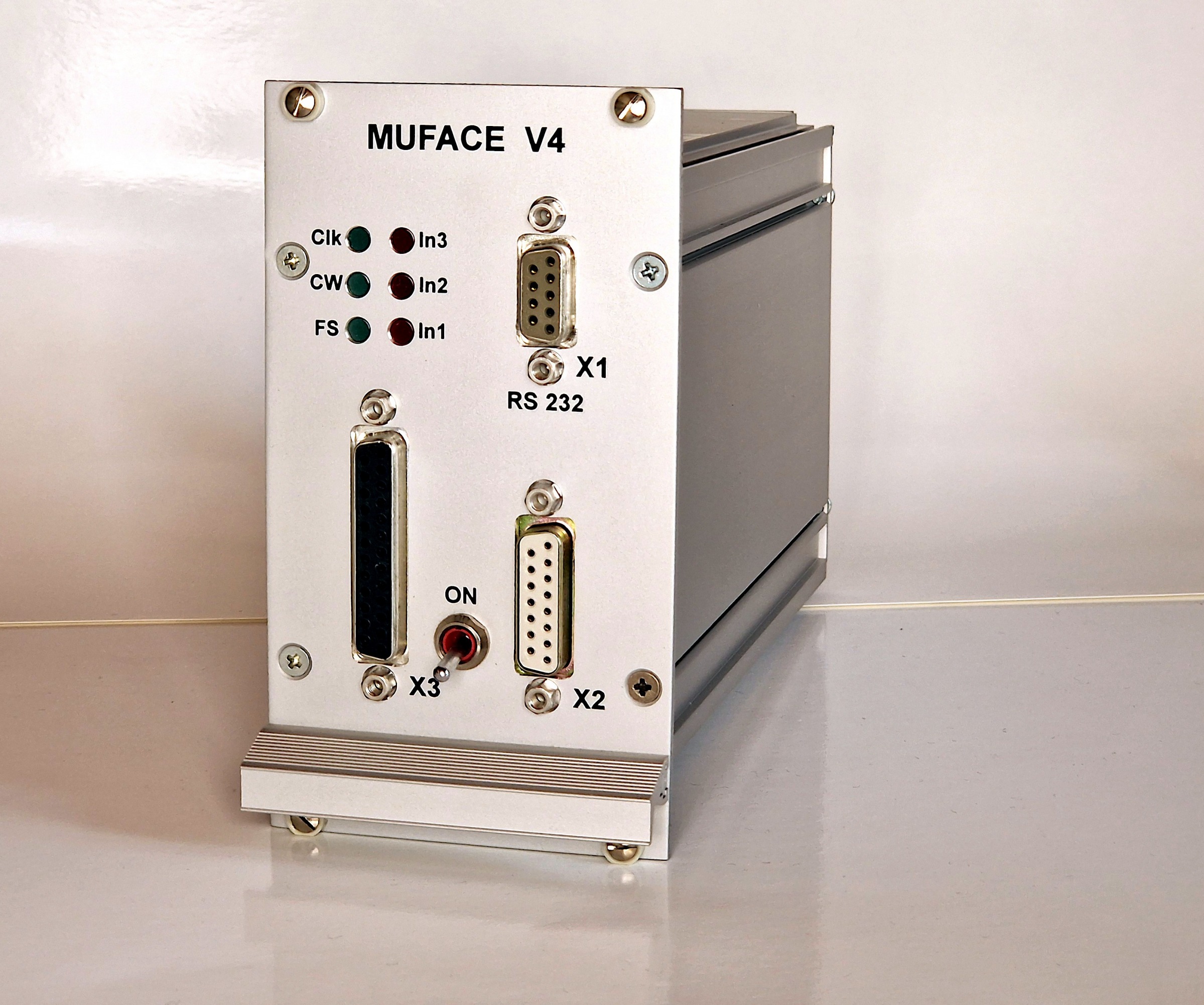

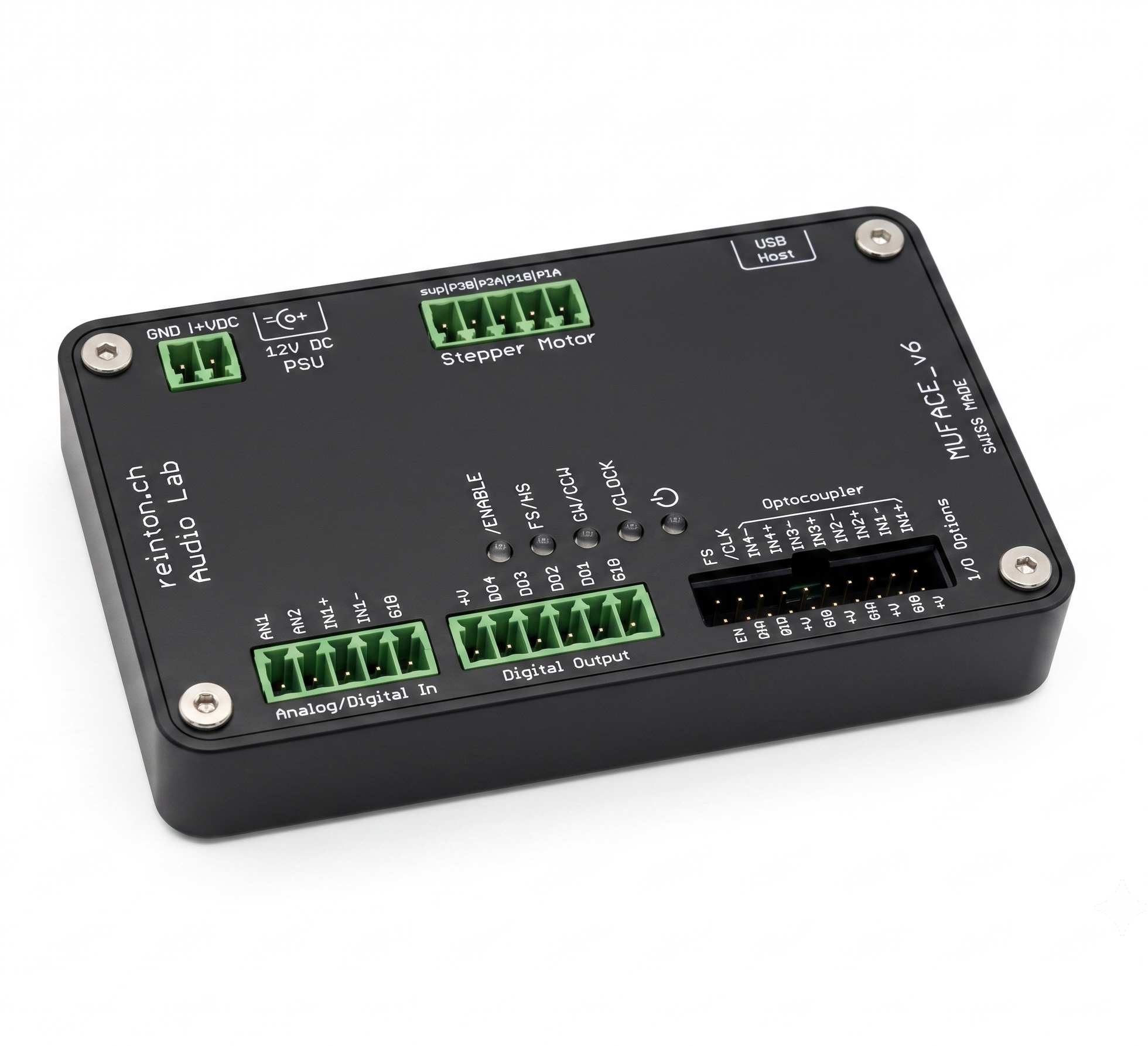

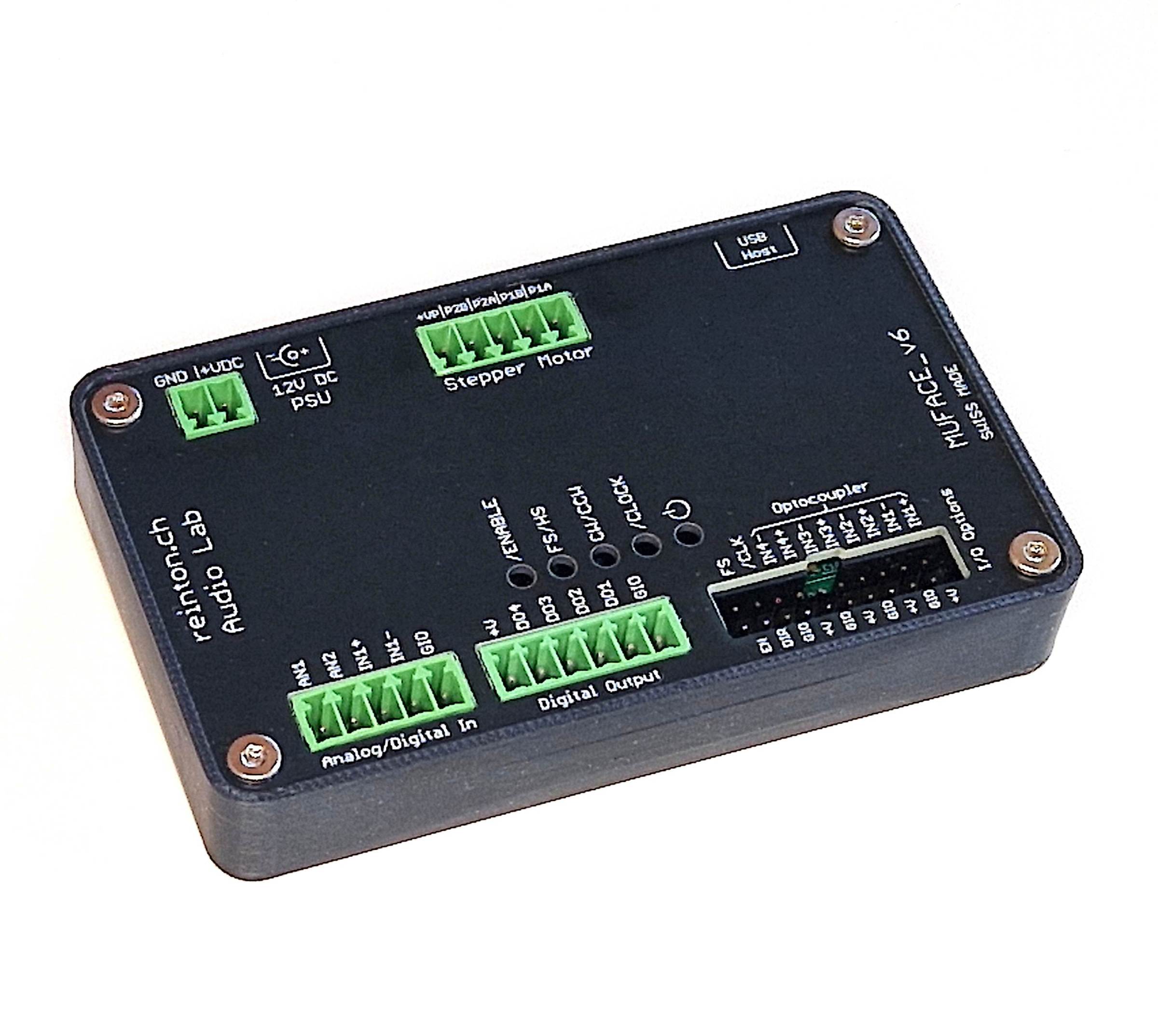

MUFACE Schrittmotor Controller

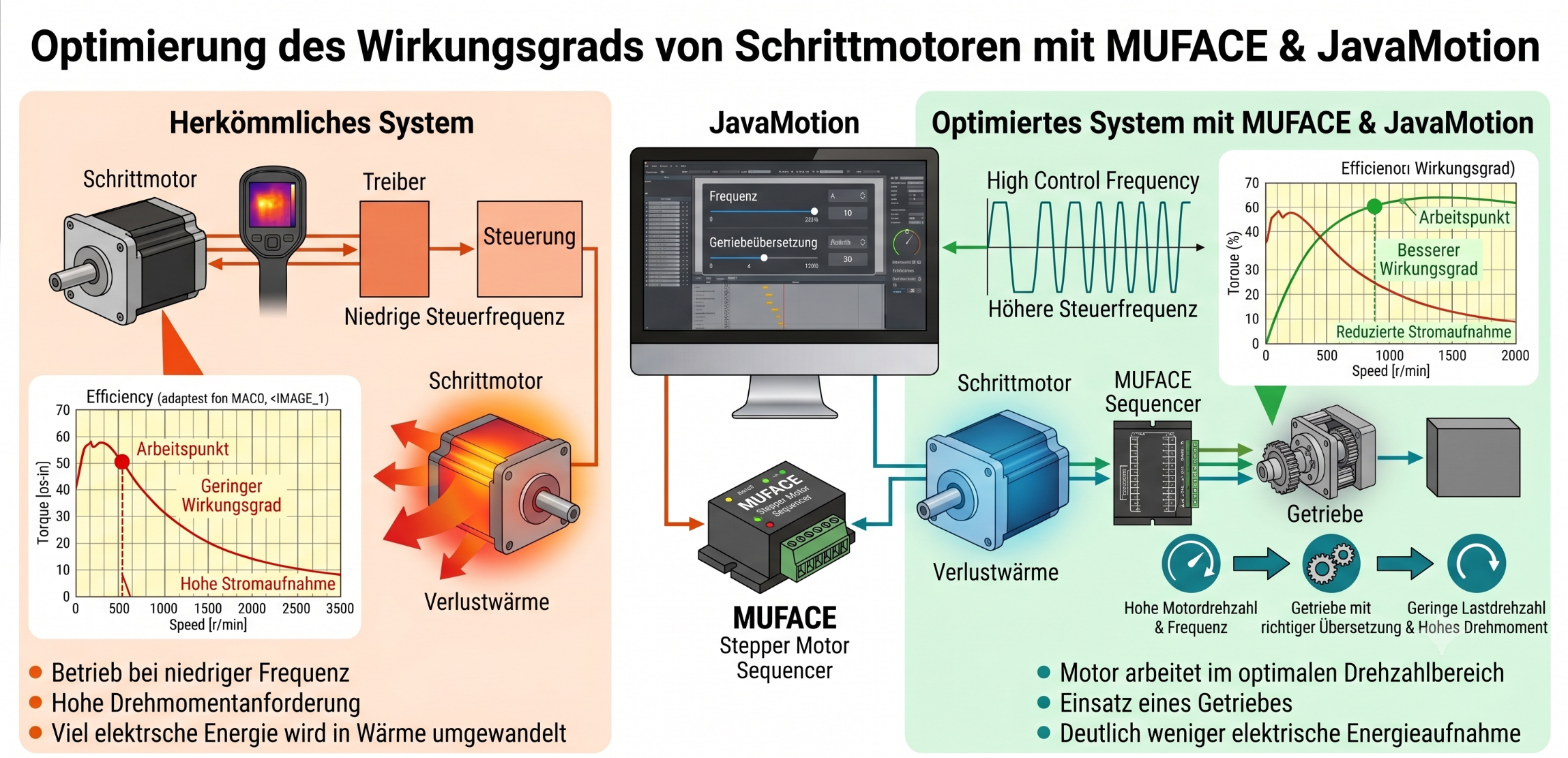

Schrittmotor Controller



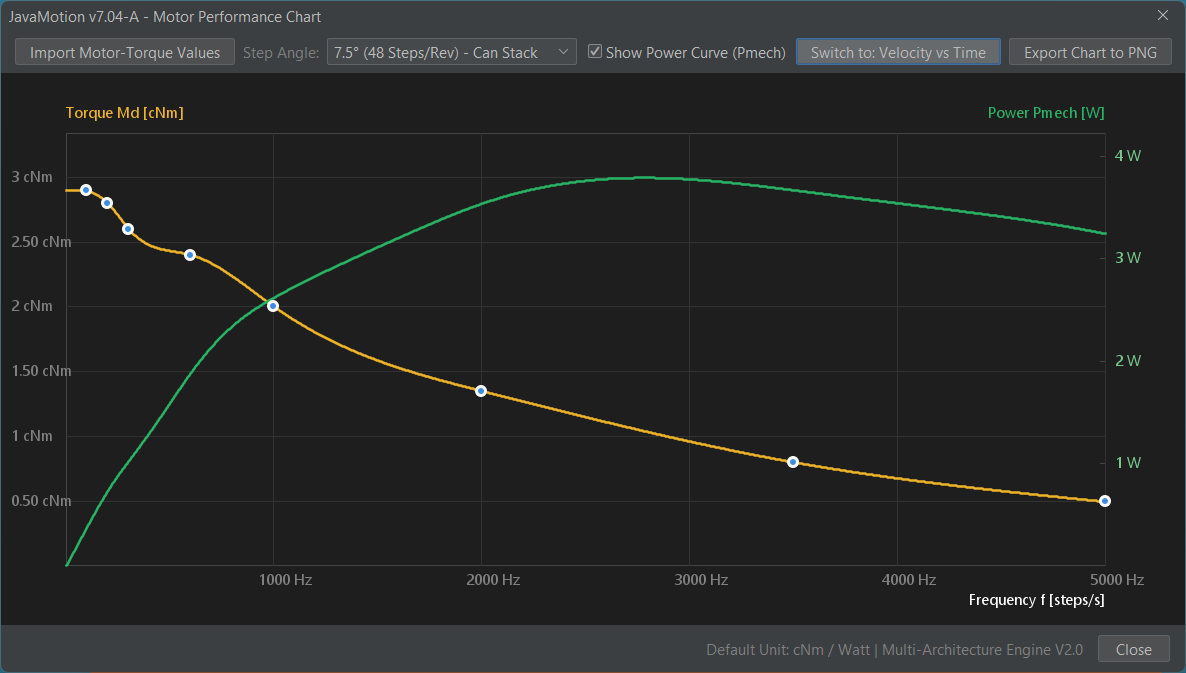

JavaMotion GUI

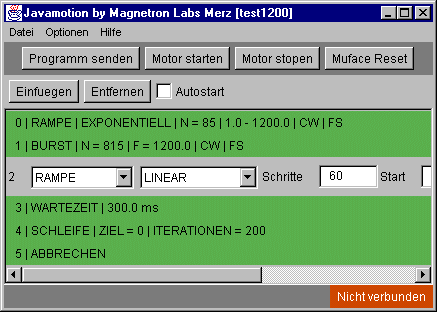

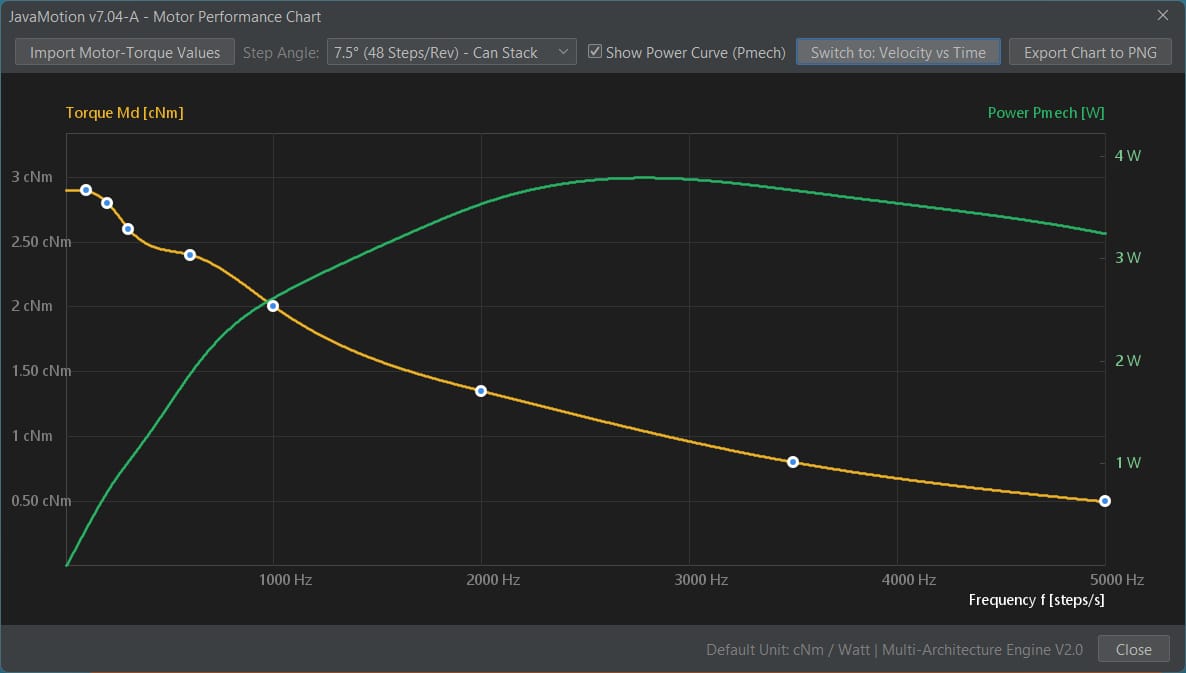

Java GUI Stepper Motor Sequencer
